CQC认证变压器厂家浅析高频变压器制作与技术参数

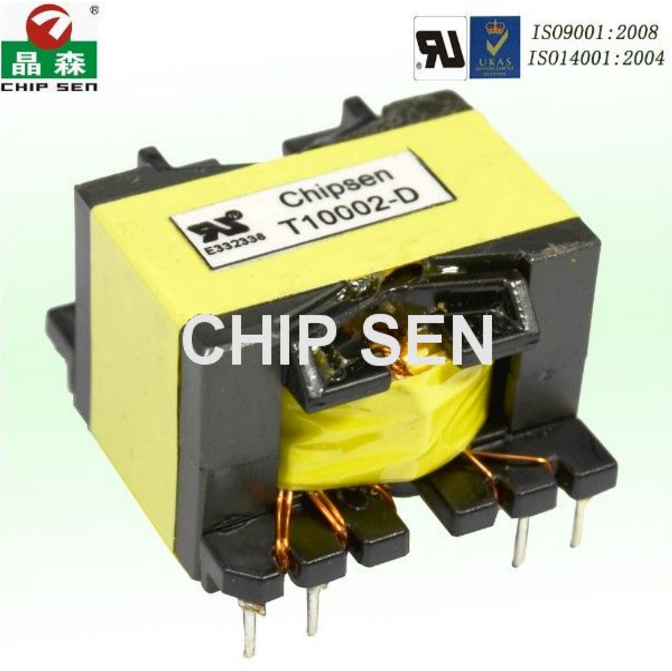

脉冲变压器也可称作开关变压器，或简单地称作高频变压器。在传统的高频变压器设计中，由于磁芯材料的限制，其工作频率较低，一般在20kHz左右。随着电源技术的不断发展，电源系统的小型化、高频化和大功率化已成为一个永恒的研究方向和发展趋势。因此，研究使用频率更高的电源变压器是降低电源系统体积、提高电源输出功率比的关键因素。

随着应用技术领域的不断扩展，开关电源的应用愈来愈广泛，但制作开关电源的主要技术和耗费主要精力就是制作开关变压器的部件。

开关变压器与普通变压器的区别大致有以下几点：

　　(1)电源电压不是正弦波，而是交流方波，初级绕组中电流都是非正弦波。

　　(2)变压器的工作频率比较高，通常都在几十赫兹，甚至高达几十万赫兹。在确定铁芯材料及损耗时必须考虑能满足高频工作的需要及铁芯中有高次谐波的影响。

　　(3)绕组线路比较复杂，多半都有中心抽头。这不仅增大了初级绕组的尺寸，增大了变压器的体积和重量，而且使绕组在铁芯窗口中的分布关系发生变化。

2、变压器磁芯的选择与工作点的确定

2.1 磁芯材料的选择

从变压器的性能指标要求可知，传统的薄带硅钢已很难满足变压器在频率、使用环境方面的设计要求。磁芯的材料只有从坡莫合金、铁氧体材料、钴基非晶态合金和超微晶合金几种材料中来考虑。坡莫合金、钴基非晶态价格高，约为铁氧体材料的数倍，而饱和磁感应强度Bs也不是很高，且加工工艺复杂。考虑到我们所要求的电源输出功率并不高，大约为30W，因此，综合几种材料的性能比较，我们还是选择了饱和磁感应强度Bs较高，温度稳定性好，价格低廉，加工方便的性价比较低的锌锰铁氧体材料，并选以此材料作为框架的EI28来绕制本例中的脉冲变压器。
