共模电感厂家浅析共模电感设计时应该注意哪些问题

在电源变压器的设计和制作过程中，工程师所要进行的共模电感设计，其所需要的基本参数主要有三个，分别是输入电流，阻抗及频率，磁芯选取。先来看输入电流。这一参数值直接决定了绕组所需的线径。在线径的计算和选取时，电流密度通常取值为400A/cm³，但此取值须随电感温升的变化。通常情况下，绕组使用单根导线作业，这样可削减高频噪声及趋肤效应损失。

在计算过程中，开关电源变压器共模电感的阻抗在所给的频率条件下，一般规定为最小值。串联的线性阻抗可提供一般要求的噪声衰减。但实际上，线性阻抗问题往往是最容易被人忽视的，因此设计人员经常以50W线性阻抗稳定网络仪来测试共模电感，并渐渐成为一种标准测试共模电感性能的方法。但所得的结果与实际通常有相当大的差别。实际上，共模电感在正常时角频首先会产生每八音度增加-6dB衰减的频率此角频通常很低，以便感抗能够提供阻抗。

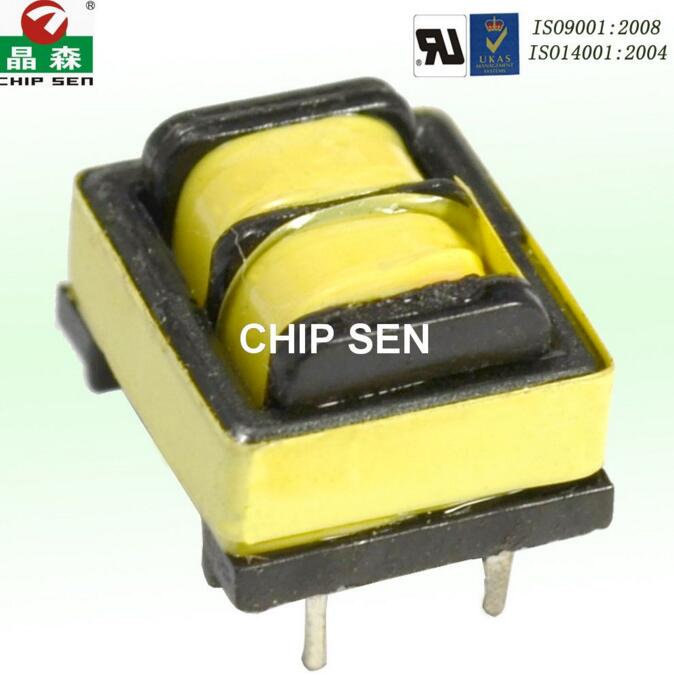

共模电感在制作时应满足以下要求：

1、绕制在线圈磁芯上的导线要相互绝缘，以保证在瞬时过电压作用下线圈的匝间不发生击穿短路。

2、当线圈流过瞬时大电流时，磁芯不要出现饱和。

3、线圈中的磁芯应与线圈绝缘，以防止在瞬时过电压作用下两者之间发生击穿。

4、线圈应尽可能绕制单层，这样做可减小线圈的寄生电容，增强线圈对瞬时过电压的而授能力。
