共模电感厂家教您共模电感的主板布线划断方法

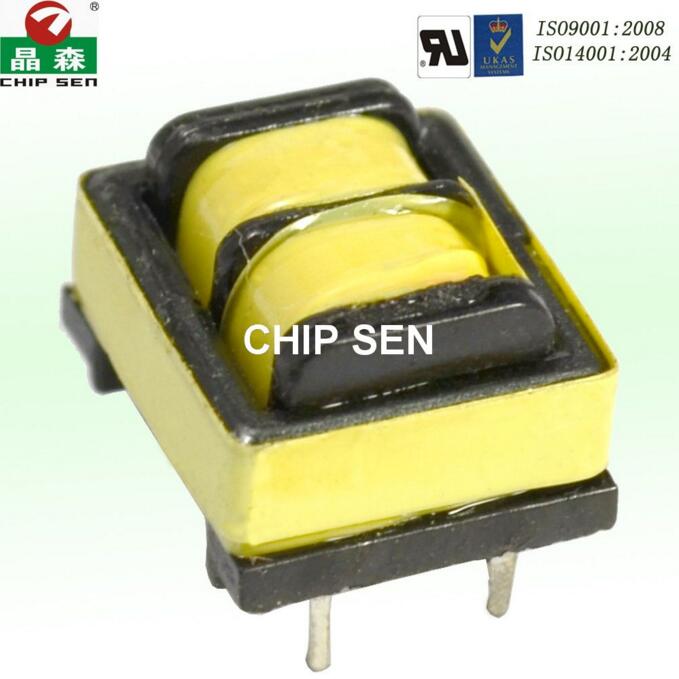

共模电感(Common mode Choke)，也叫共模扼流圈，常用于电脑的开关电源中过滤共模的电磁干扰信号。在板卡设计中，共模电感也是起EMI滤波的作用，用于抑制高速信号线产生的电磁波向外辐射发射。

主板布线的划断

如果想将主板电路间的电磁干扰完全隔离，这是绝对不可能的，因为我们没有办法将电磁干扰一个个地“包”起来，因此要采用其他办法来降低干扰的程度。主板PCB中的金属导线是传递干扰电流的罪魁祸首，它像天线一样传递和发射着电磁干扰信号，因此在合适的地方“截断”这些“天线”是有用的防EMI的方法。“天线”断了，再以一圈绝缘体将其包围，它对外界的干扰自然就会大大减小。如果在断开处使用滤波电容还可以更进一步降低电磁辐射泄露。这种设计能明显地增加高频工作时的稳定性和防止EMI辐射的产生，许多大的主板厂商在设计上都使用了该方法。

图注：“断开”的设计用来阻止电磁干扰借这些接口向外传送形成电磁辐射，电路板上的亮线清晰可见。尤其是USB接口部分采用该设计后，可在很大程度上大大改善EMI电流向外辐射的可能。

以上就是共模电感厂家教您共模电感的主板布线划断方法，希望能对大家有所帮助。
