共模电感厂家介绍共模电感的主板布线划断方法

主板布线的划断

如果想将主板电路间的电磁干扰完全隔离，这是绝对不可能的，因为我们没有办法将电磁干扰一个个地“包”起来，因此要采用其他办法来降低干扰的程度。主板PCB中的金属导线是传递干扰电流的罪魁祸首，它像天线一样传递和发射着电磁干扰信号，因此在合适的地方“截断”这些“天线”是有用的防EMI的方法。“天线”断了，再以一圈绝缘体将其包围，它对外界的干扰自然就会大大减小。如果在断开处使用滤波电容还可以更进一步降低电磁辐射泄露。这种设计能明显地增加高频工作时的稳定性和防止EMI辐射的产生，许多大的主板厂商在设计上都使用了该方法。

“断开”的设计用来阻止电磁干扰借这些接口向外传送形成电磁辐射，图中电路板上的亮线清晰可见。尤其是USB接口部分采用该设计后，可在很大程度上大大改善EMI电流向外辐射的可能。

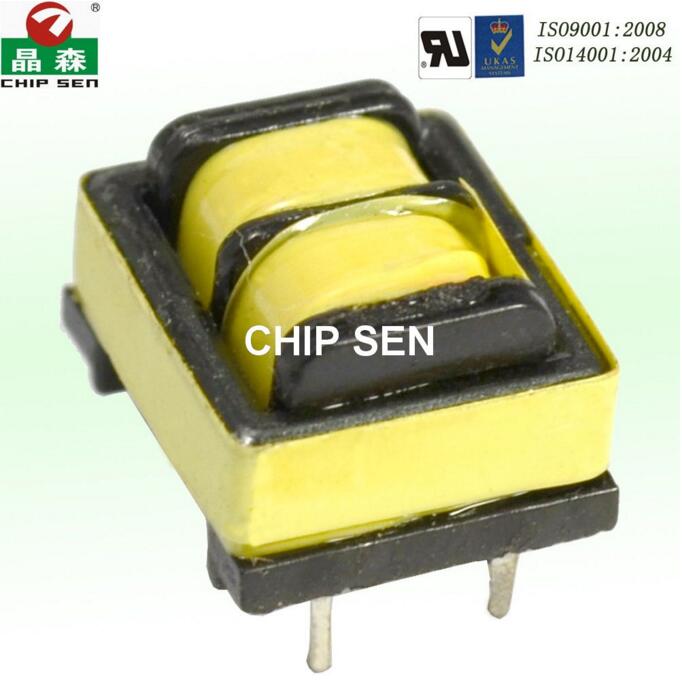

共模电感一般也具有一定的差模干扰衰减能力

漏感差模

对理想的电感模型而言，当线圈绕完后，所有磁通都集中在线圈的中心内。但通常情况下环形线圈不会绕满一周，或绕制不紧密，这样会引起磁通的泄漏。共模电感有两个绕组，其间有相当大的间隙，这样就会产生磁通泄漏，并形成差模电感。因此，共模电感一般也具有一定的差模干扰衰减能力。

共模电感厂家在滤波器的设计中，我们也可以利用漏感。如在普通的滤波器中，仅安装一个共模电感，利用共模电感的漏感产生适量的差模电感，起到对差模电流的抑制作用。有时，还要人为增加共模扼流圈的漏电感，提高差模电感量，以达到更好的滤波效果。
