共模电感厂家详解之磁芯应如何进行选型

  电感一般由骨架、绕组、屏蔽罩、封装材料、磁心或铁心组成，共模电感作为电感器的一种，组成也是如此，尤其是磁芯种类非常多，每种磁芯的所能承受的温度、价格、以及适用的频段等等都不相同，今天谷景电子重点讲一下共模电感的磁芯应该如何选择。

一、共模电感磁芯种类

  常见的磁芯材料有铁氧体磁芯、磁粉芯和高磁通磁粉芯，其中常用的磁粉芯有铁粉芯、和铁硅铝粉芯。上述磁芯材料中，铁氧体磁芯的形状较为多样，而磁粉芯以及高磁通磁粉芯的形状只有环形这个形状。

二、共模电感磁芯形状

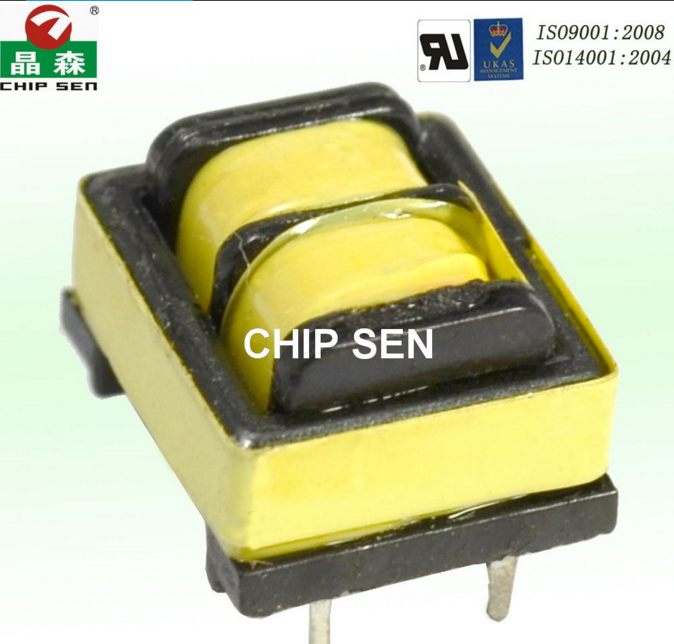

  共模电感常用的磁芯一般为U型、E型和环形，相对的来说环形的磁性比较便宜，毕竟制作起来非常的容易，也不用考虑绕线正反的问题。而其他形状的磁芯是由双组磁芯组成，并且成型时还要考虑磁芯的配对问题，后期还需要精细打磨，但导磁率相比于封闭的磁芯要低的多。

  共模电感也叫共模扼流圈，被广泛应用在电脑的开关电源以及内部，其抗噪声以及EMI滤波的作用，用于抑制高速信号线产生的电磁波向外辐射发射。下面谷景电子将会做一个关于共模电感的详细讲解，今天从其设计考虑以及性能特点讲起。

根据共模电感的额定电流、直流电阻、以及其特定频率下的阻抗值的要求，一般从以下几个方面进行设计

  1. 根据阻抗先计算出需要共模电感的较小电感值。

  2. 选择合适的磁芯材料以及磁芯尺寸。

  3. 根据参数确定绕制线圈多的匝数。

  4. 根据要求不同如温度、性价比选择合适的导线。

共模电感的性能特点具体有以下几点

  1. 高导磁率：共模电感导磁率是铁氧体的5-15倍，因此具有更大的插入损耗，对传导干扰的抑制作用要大于铁氧体。

  2. 高饱和磁感应强度：在电路中电流强干扰的场合不易磁化到饱和。

  3. 优异的温度稳定性：在较大温度波动的情况下，性能变化率比铁氧体要低，具有优良的稳定性，性能变化趋于线性。，

  共模电感厂家介绍电路中必不可少的一类电子元器件，其起到的作用也是非常的关键，苏州谷景电子也会持续讲述关于共模电感的知识。
