高频变压器生产厂家分析高频变压器设计的注意事项

    高频变压器随处可见，但在设计时，难免会遇到各种各样的问题，甚至在做的时候一不小心就错了。导致设计的高频变压器报废，故为了减少出错的情况，并增加成功的几率。设计高频变压器时要注意以下五点：

  1、起绕开始和结束出入线在BOBBIN同一侧时。原则上以一线一凹槽方式出线。

  2、出入线於使用BOBBIN之凹槽出线时。若同一PIN有多组可使用同一凹槽或相邻的凹槽出线，唯在焊锡及装套管时要注意防止短路。除工程图面上有特别规定绕法时。

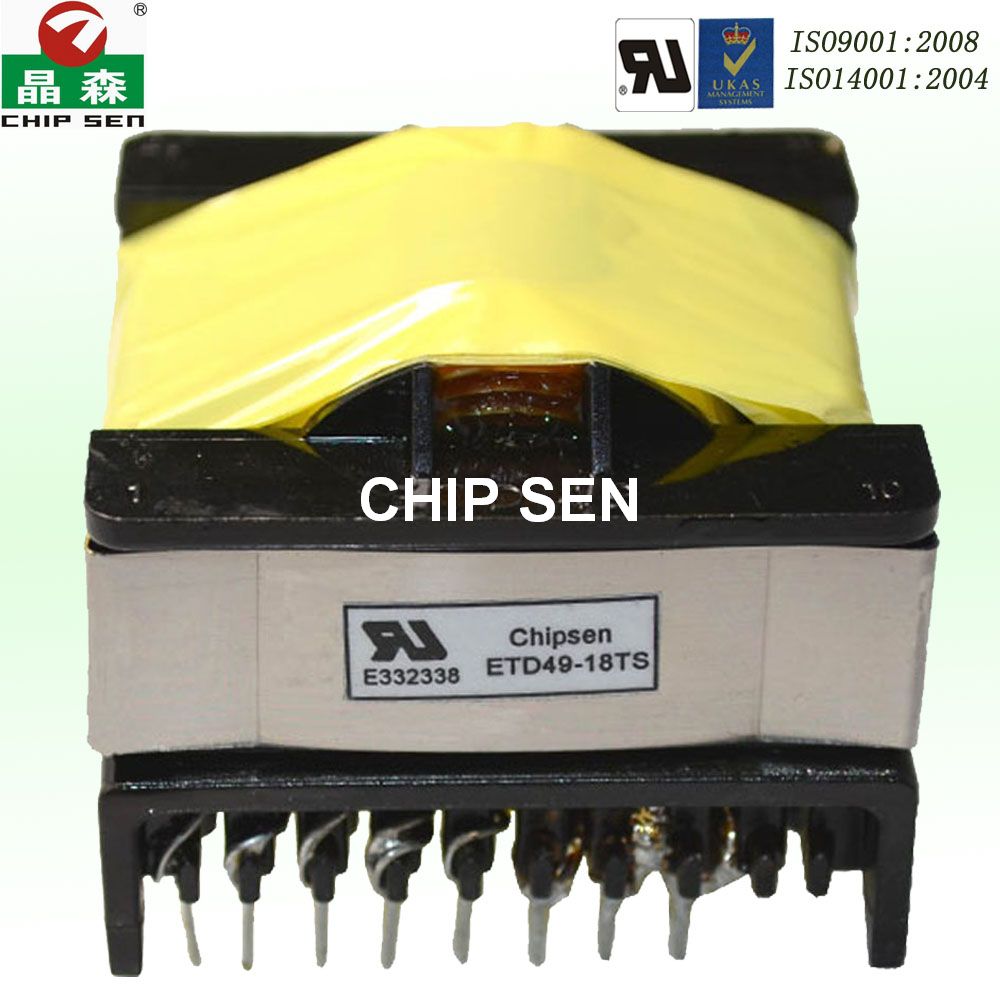

高频变压器

  3、绕线时需均匀整齐绕满BOBBIN绕线区为原则。则以图面为准。其出入线所加之铁氟龙套管须与BOBBIN凹槽口齐平(或至少达2/3高)并自BOBBIN凹槽出线以防止因套管过长造成拉力将线扯断。但若为LPIN水平方向缠线。

  4、高频变压器中有加铁氟龙套且有折回线时。则套管应与BOBBIN边齐平其档墙胶带必需紧靠保温隔热涂料模型两边.为防止线包过胖及影响漏感过高。

  5、高频变压器中须加醋酸布作为档墙胶带时。故要求2TS以上之醋酸布重叠不可超越5mm包一圈之醋酸布只须包0.9T留缺口以利於凡立水良好的渗入底层.醋酸布宽度择用与高频变压器安规要求有关，VED绕法ACT宽度3.2mm包两边且须加TUBE.

    高频变压器生产厂家绕法：PIN端6mm/4.8mm/4.4mm/4mm;TOP端3mm/2.4mm/2.2mm/2mm时不须TUBE.绕线时铜线不可上档墙，若有套管，套管必需伸入档墙3mm以上。
