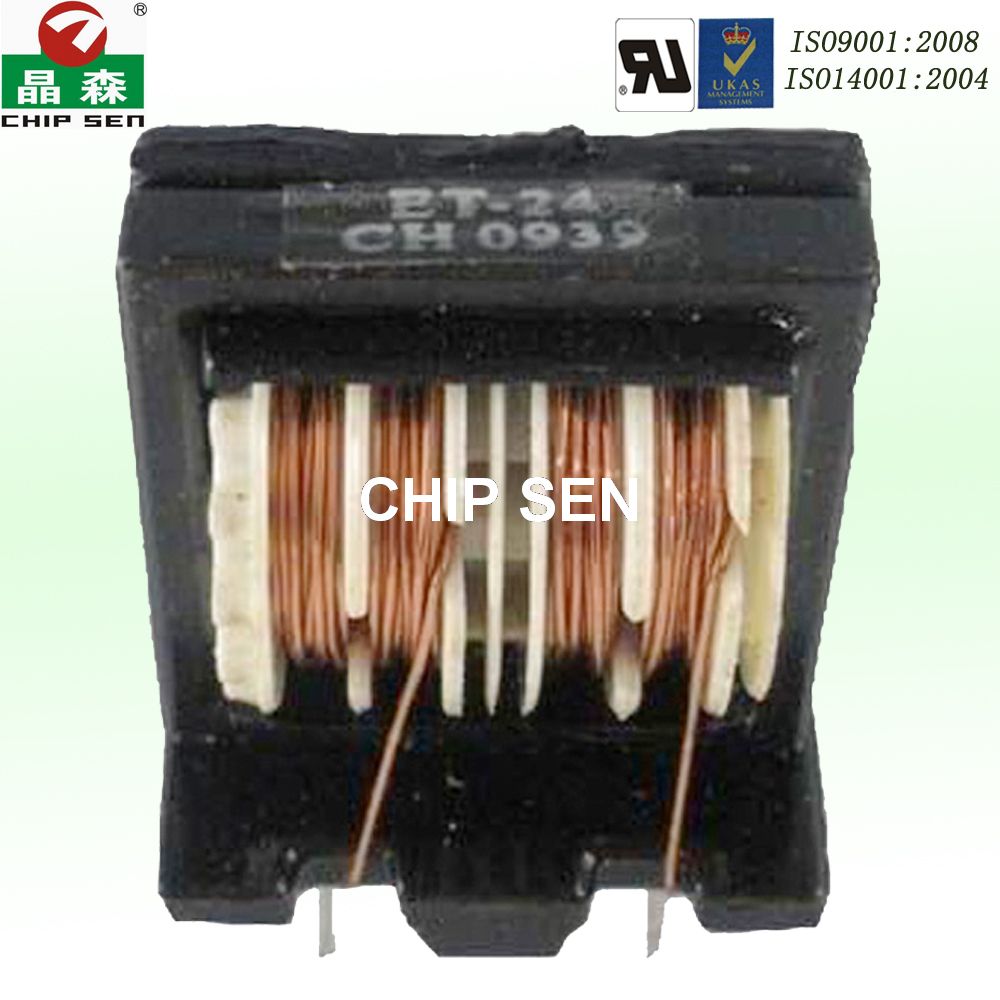

共模电感厂家分析共模电感如何抑制共模信号？

目前已经知道共模信号是两个幅度相等、相位相同的信号，共模信号一般来自电网，共模信号会影响电路板的正常工作，也会以电磁波的形式干扰周围环境。

既然是用电感来抑制共模信号，那么这肯定和磁场相关。先来介绍通电螺线感，产生的磁场的方向（对于项目应用而言，有些场合比如抑制共模信号而言，不太需要定量的计算，电感产生的磁场以及磁通量的大小）。对于通电螺线管的磁场方向判断方法为，右手握住螺管，四指指向电流方向，则拇指指向就是磁场方向。接下来介绍一个重要的名词，即磁通。

垂直通过一个截面的磁力线总量称为该截面的磁通量，简称磁通。磁力线是通电螺线管产生的，是实际存在的，只是看不见也摸不着，磁力线是一个闭和的回路，对于通电螺线管，磁力线都要经过螺线管内部，磁力线是与磁感应强度B成正比的。

对于共模电感如何抑制共模电流用一句话可以解释，即共模电感上流过共模电流时磁环中的磁通相互叠加，从而具有相当大的电感量，对共模电流起到抑制作用。

共模电感厂家分析：当两个线圈流过差模电流时，铁氧体磁环中的磁力线相反，导致磁通相互抵消，几乎没有电感量，所以差模信号可以基本无衰减的通过（考虑到电感本身具有一定的电阻）。所以不仅对于开关电源的输入滤波器加共模电感，在走差分信号线时也可以加上共模电感来抑制共模电流，以防止电路误触发等现象。
