共模线圈厂家介绍共模扼流圈的工作原理

1、共模扼流圈的工作原理与作用以及特点和应用详解

共模扼流线圈是开关电源、变频器、UPS电源等设备中的一个重要部分。其工作原理：当工作电流流过两个绕向相反线圈时，产生两个相互抵消的磁场 H1、H2 ，此时工作电流主要受线圈欧姆电阻以及可忽略不计的工作频率下小漏电感的阻尼。如果有干扰信号流过线圈时，线圈即呈现出高阻抗，产生很强的阻尼效果，达到衰减干扰信号作用。

2、共模线圈厂家介绍共模扼流线圈的作用：

共模扼流圈实质上是一个双向滤波器：一方面要滤除信号线上共模电磁干扰，另一方面又要抑制本身不向外发出电磁干扰，避免影响同一电磁环境下其他电子设备的正常工作。共模扼流圈可以传输差模信号，直流和频率很低的共模信号都可以通过，而对于高频共模噪声则呈现很大的阻抗，可以用来抑制共模电流骚扰。

3、共模线圈厂家介绍共模扼流圈的特点：

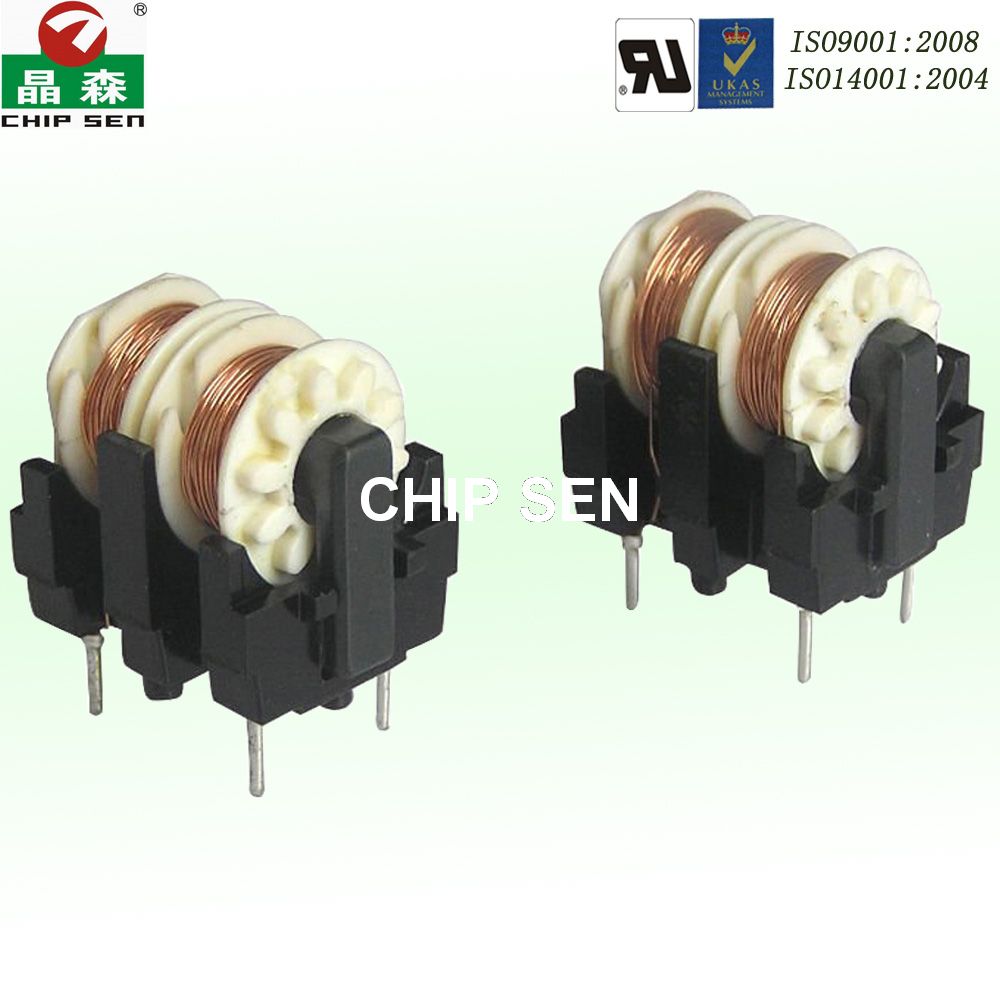

共模扼流线圈采用铁氧体磁心，双线并绕，有着高共模噪音抑制和低差模噪声信号抑制能力，在高速信号中难以变形，体积小、使用方便，具有平衡度佳、使用方便、高品质等优点。并且工作频段阻抗小，干扰频率阻抗大电感值稳定，热稳定性好，多种结构形式和阻抗特性可供选择。
