共模线圈厂家分析共模电感滤波反接会怎么样？

一、将共模电感两个引脚接反是不是就可以变成差模电感?因共模电感作用原理是共模干扰输入两个线圈时候产生的磁通方向相反而产生抑制,如果把第二个线圈接反,共模抑制作用就不存在了,是不是就变成差模电感了?

反接,不会存在共模抑制,工作时磁通方向相同,增加感量,但是你要考虑的是磁芯是否会饱和,一般不会这样设计的,直接找些耐电流磁芯,绕一组线圈就行了.

"因共模电感作用原理是共模干扰输入两个线圈时候产生的磁通方向"相反"而产生抑制",描述应该是错误的,应该是"相同".

二、共模电感反接会产生什么影响？

共模电感抑制的是共模信号，两组同时绕反了，就相当于把整个电感反接，即两个输入变成两个输出，两个输出变成输入，对所抑制的信号来说是没有影响的，从哪边进哪边出都是一样的，对信号来说共模电感起到的只是阻拦（限制）的作用，就相当于电路中的电阻一样（没有极性）。

共模电感要求，首先是按客户要求，二是电路上，都是为同进同出。

共模电感是有绕向要求的，接反肯定是不行的。

三、共模电感双线并绕接法？

双线并饶共模电感绕法：

1、双线并绕，多试用于输出级高频滤波，分开绕滴多适用于输入工频滤波;

2、双线并绕，耐压低于分开绕，当然还取决于漆包线绝缘强度;

3、另外工艺上，双线并绕方便操作;

4、对分布电容，阻抗，漏感等参数也有一定滴影响。

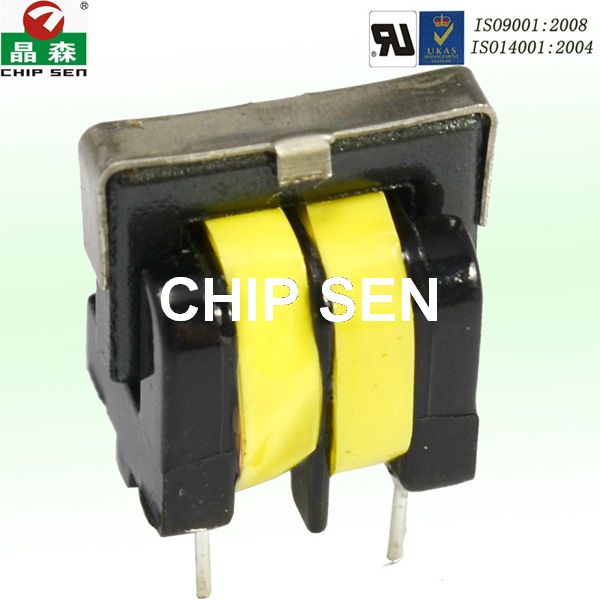

共模电感绕线电感也叫共模扼流线圈，常用于电脑的开关电源中过滤共模的电磁干扰信号。在板卡设计中，共模电感也是起EMI滤波的作用，用于抑制高速信号线产生的电磁波向外辐射发射。
