共模线圈厂家分享电感线圈的制作

电感线圈属于一种常用的电子产品。由于电感线圈的应用极为广泛，如电脑、医疗、打印机、电视,音响、通讯发射、助听器、电子标签、马达、点火系统等都会用到电感线圈。正因为有着各种各样的运用和规格，绕制好电感线圈还是一件较复杂的事情。

1、根据电路需要，选定绕制方法。在绕制空心电感线圈时，要依据电路的要求，电感量的大小以及线圈骨架直径的大小，确定绕制方法。间绕式线圈适合在高频和超高频电路中使用，在圈数少于3圈到5圈时，可不用骨架，就能具有较好的特性，Q值较高，可达150-400，稳定性也很高。单层密绕式线圈适用于短波、中波回路中，其Q值可达到150-250，并具有较高的稳定性。

2、确保线圈载流量和机械强度，选用适当的导线。线圈不宜用过细的导线绕制，以免增加线圈电阻，使Q值降低。同时，导线过细，其载流量和机械强度都较小，容易烧断或碰断线。所以，在确保线圈的载流量和机械强度的前提下，要选用适当的导线绕制。

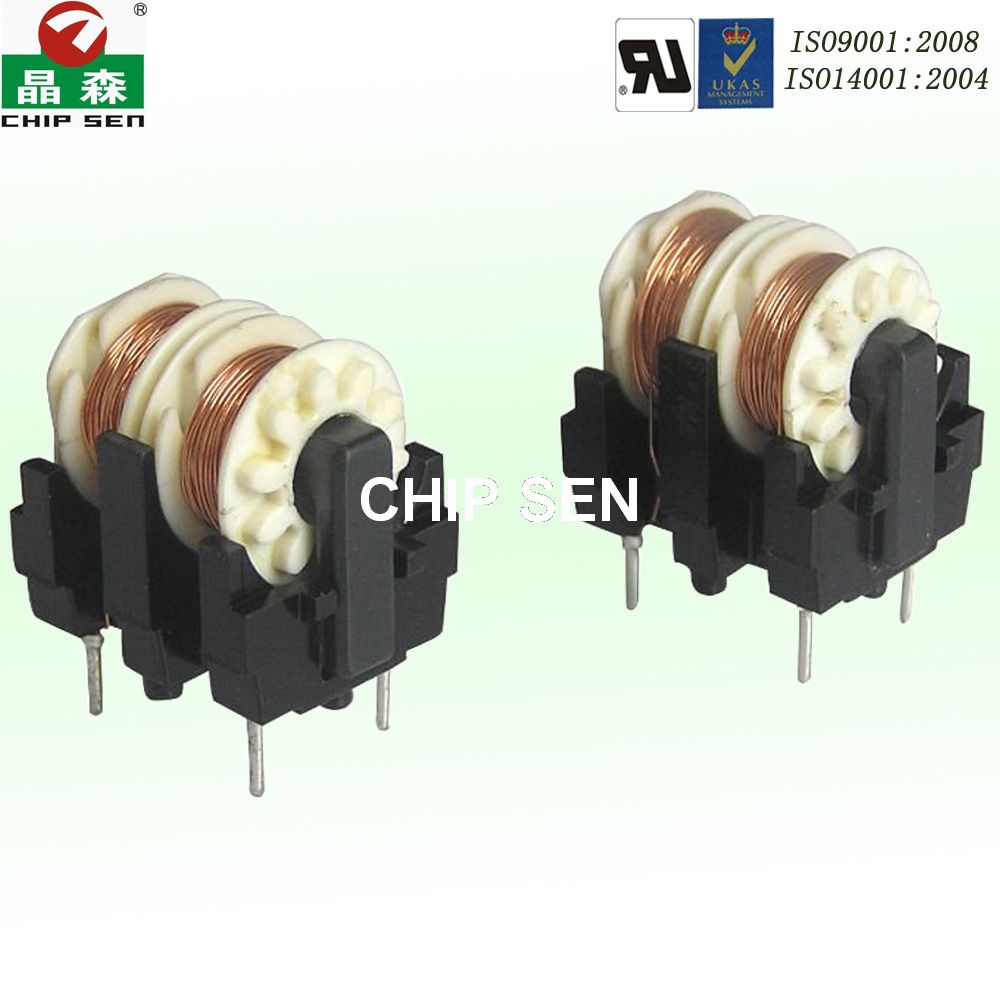

共模线圈厂家分享电感线圈的制作：

3、不同频率特点的线圈，采用不同材料的磁芯。工作频率不同的线圈，有不同的特点。在音频段工作的电感线圈，通常采用硅钢片或坡莫合金为磁芯材料。低频用铁氧体作为磁芯材料，其电感量较大，可高达几亨到几十亨。在几十万赫到几兆赫之间，如中波广播段的线圈，一般采用铁氧体芯，并用多股绝缘线绕制。频率高于几兆赫时，线圈采用高频铁氧体作为磁芯，也常用空心线圈。此情况不宜用多股绝缘线，而宜采用单股粗镀银线绕制。在100MHz以上时，一般已不能用铁氧体芯，只能用空心线圈。如要作微调，可用钢芯。使用于高频电路的阻流圈，除了电感量和额定电流应满足电路的要求外，还必须注意其分布电容不宜过大。
