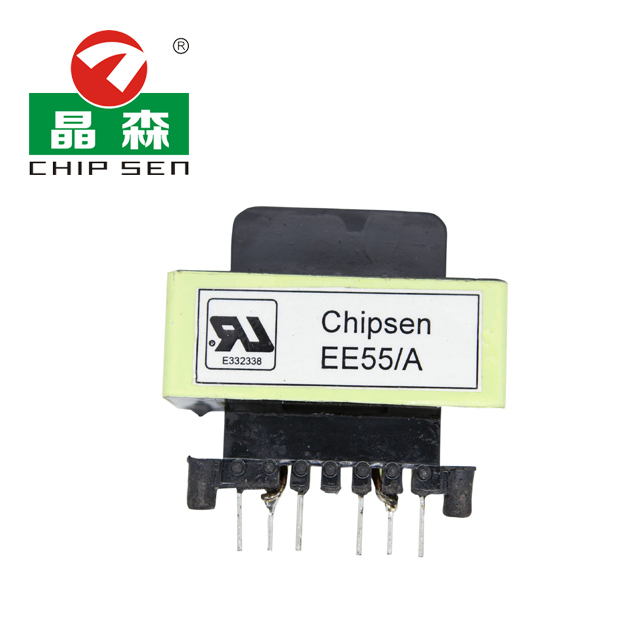

高频变压器厂家介绍高频变压器的两种基本绕组方法

高频变压器的两种基本绕组方法：顺序绕组法和夹层绕组法。对于采用顺序绕组法的单输出电源，变压器分为三个绕组，即初级绕组Np、次级绕组ns和辅助电源绕组Nb。缠绕顺序为NP-ns-nb。本发明工艺简单，磁芯各种参数容易控制，一致性好，卷绕成本低，适合大批量生产，但漏电感稍大，耦合电容小，电磁干扰较好，适用于对漏电感不敏感的小功率场合，一般适用于功率小于30-40W的电源。

夹层绕组是电力变压器制造过程中常见的基本绕组方式。因为夹在它们之间的绕组不同，所以夹层被分为两种绕组方法，即初级夹紧次级和次级夹紧初级。首先，让我们来看看高频电力变压器的第一种常见的绕组方法，即一次箝位和二次箝位的绕组方法。这种缠绕方法在正常实际操作中也称为一次平均缠绕法。当初级平均绕组法用于绕组电力变压器时，操作顺序为Np/2-Ns-Np/2-Nb。

夹心绕组方法，以及次级箝位的初级绕组方法。这种卷绕方法有时被称为二次平均卷绕法。当电力变压器用这种缠绕方法缠绕时，缠绕顺序为Ns/2-Np-Ns/2-Nb。

1.夹层绕组法可以降低变压器的漏电感，降低漏电感的好处是可以降低电压尖峰，降低场效应管的电压应力。

2.改善电磁干扰：也可以降低由场效应晶体管和散热器引起的共模干扰电流，从而改善电磁干扰；由于在原边中部增加了一个副边绕组，变压器原边各层之间的分布电容减小，各层之间电容的减小将减少电路中的寄生振荡，也可以降低场效应管和副边整流管的电压和电流应力，提高电磁干扰。

高频变压器厂家介绍高频变压器的设计：

高频变压器的设计首先是磁芯的选择,开关电源变压器磁芯多是在低磁场下使用的软磁材料，它有较高磁导率，低的矫顽力，高的电阻率。磁导率高，在一定线圈匝数时，通过不大的激磁电流就能承受较高的外加电压，因此，在输出一定功率要求下，可减轻磁芯体积。磁芯矫顽力低，磁滞面积小，则铁耗也少。高的电阻率，则涡流小，铁耗小。铁氧体材料是复合氧化物烧结体，电阻率很高，适合高频下使用，但Bs值比较小，常使用在开关电源中。

高频变压器的设计通常采用两种方法：第一种是先求出磁芯窗口面积与磁芯有效截面积的乘积第二种是先求出几何参数，查表找出磁芯编号，再进行设计。根据设计的过程可得出结论.

1.设计中，在zui大输出功率时，磁芯中的磁感应强度不应达到饱和，以免在大信号时产生失真。

2.在瞬变过程中，高频链漏感和分布电容会引起浪涌电流和尖峰电压及脉冲顶部振荡，使损耗增加，严重时会造成开关管损坏。同时，输出绕组匝数多，层数多时，应考虑分布电容的影响，降低分布电容有利于抑制高频信号对负载的干扰。对同一变压器同时减少分布电容和漏感是困难的，应根据不同的工作要求，保证合适的电容和电感。

3.工作频率越高，趋肤效应影响越大，因此，在设计时应注意趋肤效应引起的有效面积的减少。
