滤波器厂家介绍电源滤波器构成电源电路的基本原理

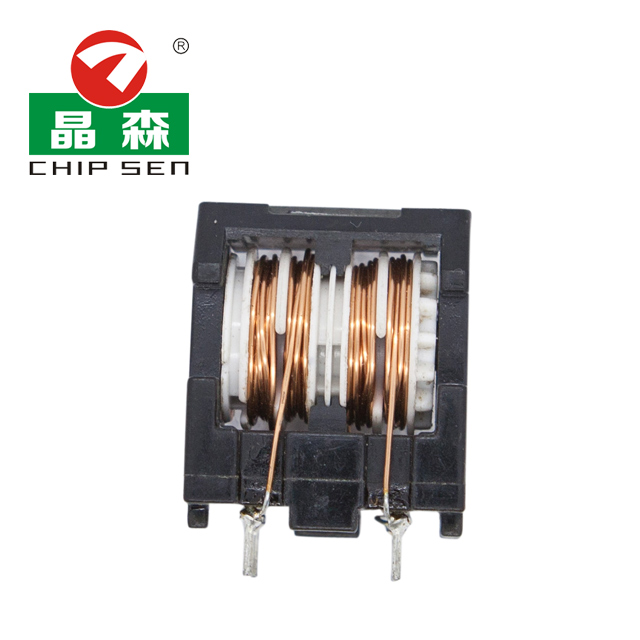

L1为共模电感，它的上下左右为两只共模电感电磁线圈，这2个电磁线圈绕在相同变压器铁芯上，线圈匝数和位置都同样(绕制反方向)。那样，当电源电路中的一切正常电流量流过共模电感时，电流量在同位置绕制的电感线圈中造成反方向的电磁场而互相相抵，这时一切正常数据信号电流量关键受线圈电阻的危害(和小量因漏感导致的减振)。

当有电流量流过电磁线圈时，因为共模电流量的同向性，会在电磁线圈内造成同方向的电磁场而扩大电磁线圈的感抗，使电磁线圈主要表现为高特性阻抗，造成极强的减振实际效果，为此衰减系数共模电流量，超过过滤的目地。

电源滤波器的Y电容器是各自跨接线在电力线两条线和地中间（L-E，N-E）的电容器，通常是成双出現，根据泄露电流的限定，Y电容器值不可以很大，通常是nF级，Y电容器抑止共模干扰。

滤波器厂家介绍在安装电源滤波器时，要注意以下几点：

1、电源滤波器的外壳与设备地之间必须有良好的电气连接。不要把滤波器安装在绝缘材料板或喷漆表面上，要安装在金属机壳上。还要避免使用长接地线，这样会大大增加接地电感和电阻，从而严重降低滤波器的共模抑制性能。比较好的方法是：用金属螺钉与弹簧（星行）垫圈将滤波器的金属屏蔽外壳牢牢固定在系统电源入口处的机壳上，或用铜编织麻花接地带与地点相连。

2、在捆扎设备电缆时，严禁将滤波器的输入输出电缆捆扎在一起。因为这样加剧了滤波器输入输出之间的电磁耦合，严重破坏滤波器对EMI信号的抑制能力。

3、不要将滤波器安装在设备屏蔽的内部。因为这样，设备内部电路及元件上的EMI信号会因辐射在滤波器的端引线上生成EMI信号而直接耦合到设备外面去，使设备屏蔽丧失对内部电路和元件产生的EMI辐射的抑制。

4、建议利用设备原有的屏蔽，将滤波器的输入输出端有效的隔离开来，将滤波器输入输出端间可能存在的电磁耦合控制到zui低程度。 一般滤波器的壳体是接到所保护设备的框架或机壳上，线侧导线应保持短小并与负载侧导线很好地隔离。理想的隔离系统是壁装滤波器，带有进线插座。
