共模线圈厂家介绍共模电感和差模电感区别

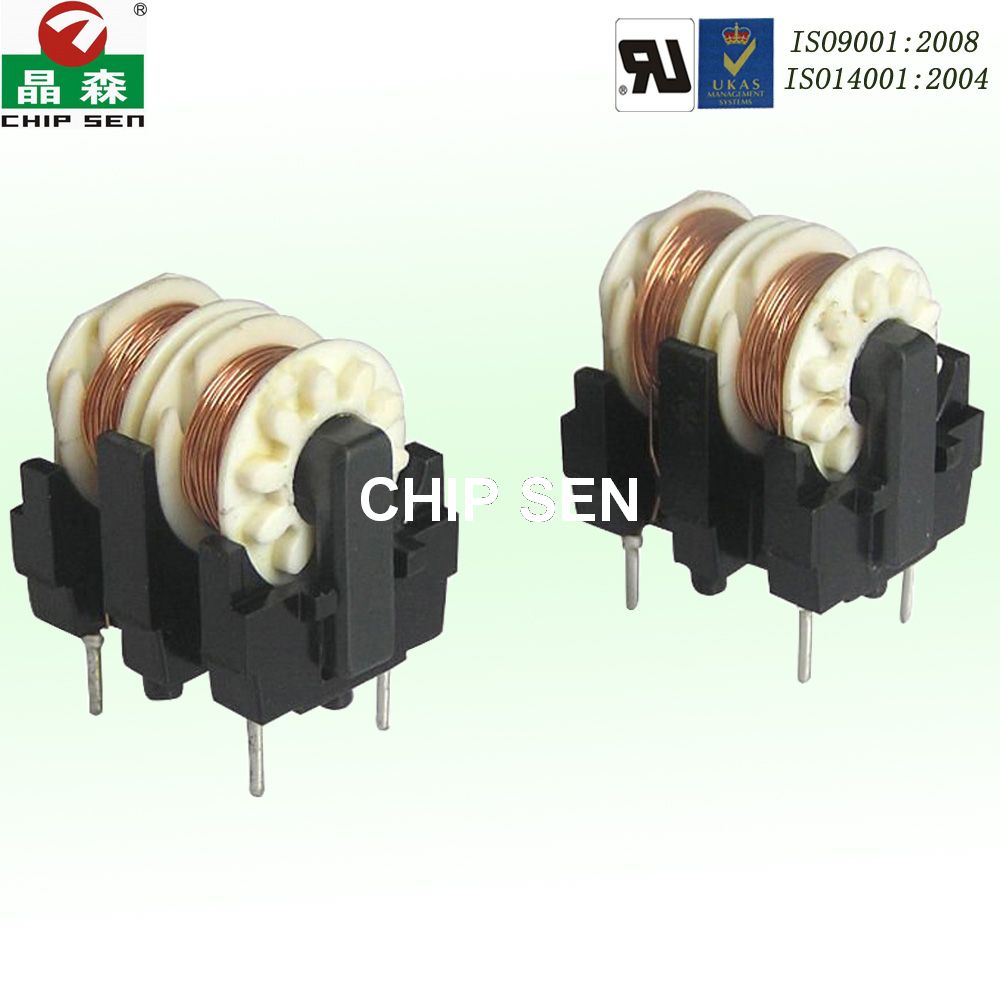

共模电感(Common mode Choke)，也叫共模扼流圈，常用于电脑的开关电源中过滤共模的电磁干扰信号。在板卡设计中，共模电感也是起EMI滤波的作用，用于抑制高速信号线产生的电磁波向外辐射发射。

差模电感是一种对差模高频干扰的感抗大的电感，也称差模扼制线圈。差模电感器磁芯材料有3种。铁硅铝磁粉芯的单位体积成本zui低，因此zui适合制作民用差模电感器。铁镍50和铁镍钼磁粉芯的价格远远高于铁硅铝磁粉芯，更适合军用和一些对体积和性能要求高的场合。

共模电感与差模电感区别

1.共模电感绕制一般是双线双向；差模电感则是单向绕制。

2.抑制共模干扰的滤波电感被称为共模电感；抑制差模干扰的滤波电感叫差模电感。

3.绕在同一铁心商的圈数相等，导线直径相等，绕线相反的两组线圈的是共模电感；差模电感是绕在一个铁心上的一个线圈。

4.共模信号：分别在零线和火线上产生两个完全相同的新号；差模信号：适合用在信号相同的回路。

5.共模电感的特点：由于同一铁心上的两组线圈的绕向相反，所以铁心不怕饱和。高导铁氧体材料是市场上用的zui多的磁芯材料。

共模线圈厂家介绍骨架电感线圈绕制方法：

漆包线材在骨架上的绕法，可以分为单层绕法和多层绕法两种。

1.单层绕法：主要是将漆包线单层分布于线图骨架的圆柱表面。

而单层绕法中有间绕和密绕两种，用于高频谐振电路的电感线圈，均采用间绕法。这种绕法减小了电感线圈的固有电容，具有较高的品质因数和稳定性。在中、短波长范围内使用的谐振线圈，均采用单层密绕。

大电感量的电感线圈绕制方法：

2.电感量为几百微亨以上的线圈，应用多层绕法，多层绕法又可分为多层密绕和蜂房式绕法两种：

多层密绕是指漆包线一层层的紧密排列，这种绕法的分布电容比较大；

蜂房式绕法：绕匝间不是平衡排列，而是具有一定的角度，这种绕法分布电容较小，但绕线时需要用蜂房式绕线机。

一般的高频扼流圈，由于要求有较大的电感量和较小的体积，而对电感量的精度、Q值及稳定性要求不高，大多都采用多层密绕。
