共模电感厂家之原理

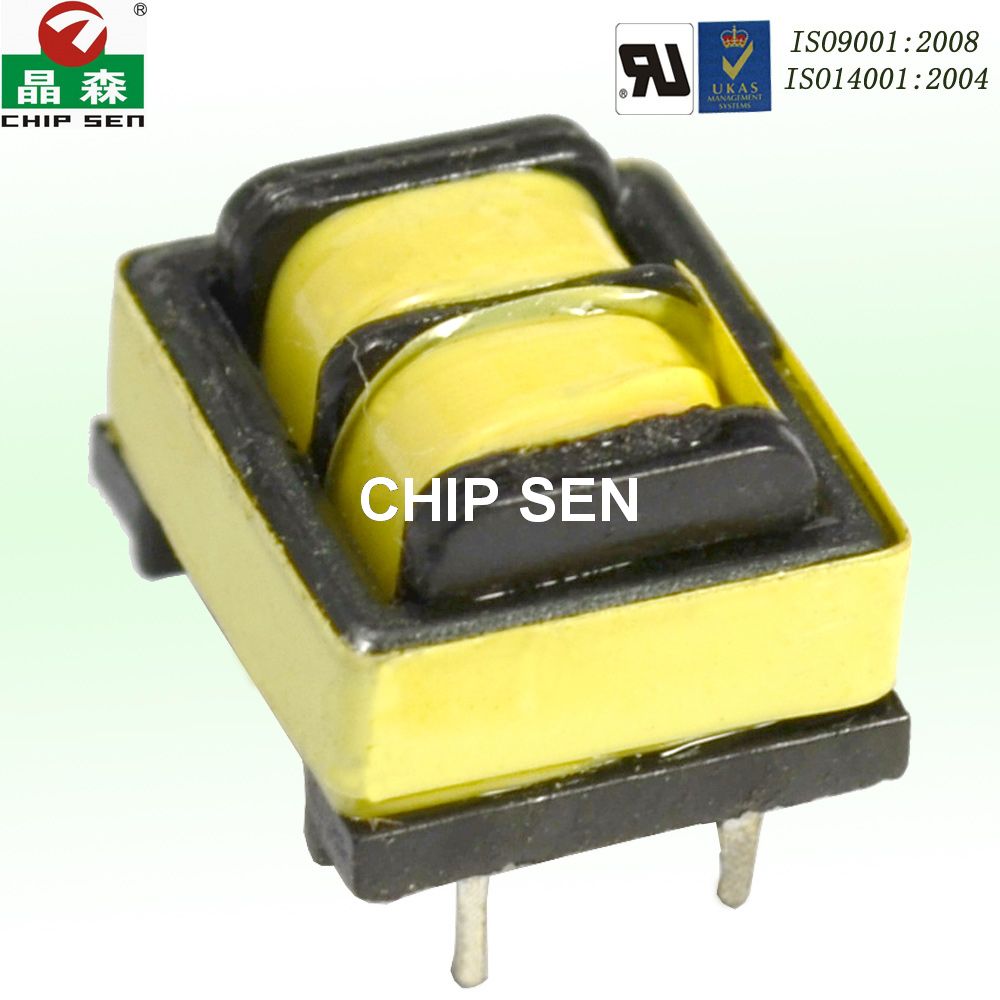

1  共模电感原理

在介绍共模电感之前先介绍扼流圈，扼流圈是一种用来减弱电路里面高频电流的低阻抗线圈。为了提高其电感扼流圈通常有一软磁材料制的核心。共模扼流圈有多个同样的线圈，电流在这些线圈里反向流，因此在扼流圈的芯里磁场抵消。共模扼流圈常被用来压抑干扰辐射，因为这样的干扰电流在不同的线圈里反向，提高系统的EMC。对于这样的电流共模扼流圈的电感非常高。

共模信号和差模信号只是一个相对量，共模信号又称共模噪声或者称对地噪声，指两根线分别对地的噪声，对于开关电源的输入滤波器而言，是零线和火线分别对大地的电信号。虽然零线和火线都没有直接和大地相连，但是零线和火线可以分别通过电路板上的寄生电容或者杂散电容又或者寄生电感等来和大地相连。差模信号是指两根线直接的信号差值也可以称之为电视差。

假设有两个信号V1、V2

共模信号就为（V1+V2）/2

差模信号就为：对于V1 （V1-V2）/2；对于V2  -（V1-V2）/2

共模信号特点：幅度相等、相位相同的信号。

差模信号特点：幅度相等、相位相反的信号。

2  差模噪声和共模噪声主要来源

对于开关电源而言，如果整流桥后的储能滤波大电容为理想电容，即等效串联电阻为零（忽略所有电容寄生参数），则输入到电源的所有可能的差模噪声源都会被该电容完全旁路或解耦，可是大容量电容的等效串联电阻并非为零。因此，输入电容的等效串联电阻是从差模噪声发生器看进去的阻抗Zdm的主要部分。输入电容除了承受从电源线流入的工作电流外，还要提供开关管所需的高频脉冲电流，但无论如何，电流流经电阻必然产生压降，如电容的等效串联电阻，所以输入滤波电容两端会出现高频电压纹波，高频高压纹波就是来自于差模电流。它基本上是一个电压源（由等效串联电阻导致的）。理论上，整流桥导通时，该高频纹波噪声应该仅出现在整流桥输入侧。事实上，整流桥关断时，噪声会通过整流桥二极管的寄生电容泄露。

高频电流流入机壳有许多偶然的路径。当开关电源中的主开关管的漏极高低跳变时，电流流经开关管与散热器之间的寄生电容（散热器连接至外壳或者散热器就是外壳）。在交流电网电流保持整流桥导通时，注入机壳的噪声遭遇几乎相等的阻抗，因此等量流入零线和火线。因此，这是纯共模噪声。
