无线充电线圈厂家之科普

无线充电的主要标准有推进标准化的行业团体WPC(Wireless Power Consortium)的Qi、AirFuel Alliance(2015年，A4WP与PMA合并后成立的行业团体)的AirFuel等。

电磁感应式与磁共振式无线充电通过接收及发射线圈产生的磁场，以非接触方式进行电力传输。如今市场上销售有众多只需放上便可通过无接触方式对智能手机进行充电的充电盘，而这些产品便是利用了电磁感应式（针对低电力的Qi标准等）的无线充电方式。电磁感应式无线充电技术一直以来便广泛用于电动剃须刀、移动式电话等产品中。其优点在于原理及结构简单，且成本较低。然而，当发射线圈与接收线圈的对置距离变大时，电力传输效率便会发生急速下降，因此线圈之间必须保持较近的距离，这是该技术的缺点所在。

磁共振式不仅可拉大可供电距离，同时还可在行驶过程中为EV蓄电池进行充电，因此在近年一举成为了备受瞩目的无线充电技术。然而，由于磁共振式的系统较为复杂，难以进行小型化，因此在穿戴式设备及助听器等小型电子设备的无线充电方面，电磁感应式仍具备较大优势。为此，这里将就电磁感应式无线充电原理及技术进行更深入的说明。

决定电磁感应式无线供电传输效率的因素

在电磁感应式无线充电中，线圈之间需保持较近距离，这是因为线圈之间距离越大，部分磁通将会变为漏磁通(leakage flux)而无法进行传输，从而导致两个线圈的磁耦合减弱。

将发射线圈以及接收线圈的电感分别设为L1、L2，两个线圈间的互感设为M，磁耦合程度以耦合系数k表示，则可成立以下公式。

k＝M/√L1・L2

两个线圈的电感与互感存在L1・L2≧M的关系，为此耦合系数的数值在0≦k≦1的范围中。在没有漏磁通的理想情况下，耦合系数为1，但实际情况中数值在1以下，且线圈间的距离越大，漏磁通会越多，从而导致耦合系数下降，zui终将会变为0。

为此，现在的主要着眼点在于，在耦合系数不到1的状态下，尽可能减少损耗，从而提高电磁感应式无线充电的电力传输效率。

在发射、接收线圈部内，导致电力传输效率降低的主要原因有铜损与铁损。

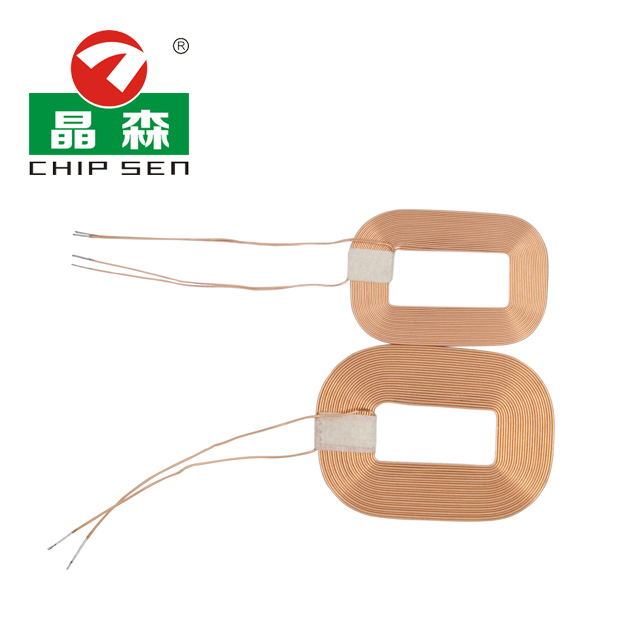

以X为例第一代充电线圈是类似印刷FPC上，XS-MAX上使用了多股铜线并绕线圈，这样可以增大功率，提高无线充电效率。粗测线圈好坏，测试线圈两端是否导通即可，由于线圈是小电流工作，平时也很少使用，震动跌落，对线圈几乎无伤害，很少会导致匝间短路。
