共模电感厂家之开关电源

1、电感器作为磁性元件的重要组成部分，被广泛应用于电力电子线路中。尤其在电源电路中更是不可或缺的部分。如工业控制设备中的电磁继电器，电力系统之电功计量表（电度表）。开关电源设备输入和输出端的滤波器，电视接收与发射端之调谐器等等均离不开电感器。电感器在电子线路中主要的作用有：储能、滤波、扼流、谐振等。在电源电路中，由于电路处理的均是大电流或高电压的能量传递，故电感器多为“功率型”电感。

正是因为功率电感不同于小信号处理电感，在设计时因开关电源的拓扑方式不一样，设计方式也就各有要求，造成设计的困难。当前电源电路中的电感器主要用于滤波、储能、能量传递以及功率因数校正等。电感器设计涵盖了电磁理论，磁性材料以及安规等诸多方面的知识，设计者需对工作情况和相关参数要求（如：电流、电压、频率、温升、材料特性等）有清楚了解以作出zui合理的设计。

2、电感器的分类：

电感器以其应用环境、产品结构、形状、用途等可分为不同种类，通常电感器设计是以用途及应用环境作为出发点而开始的。在开关电源中以其用途不同，电感器可分为：

共模滤波电感器（Common Mode Choke）

常模滤波电感器（Normal Mode Choke）

功率因数校正电感（Power Factor Correction - PFC Choke）

交链耦合电感器（Coupler Choke）

储能平波电感（Smooth Choke）

磁放大器线圈（MAG AMP Coil）

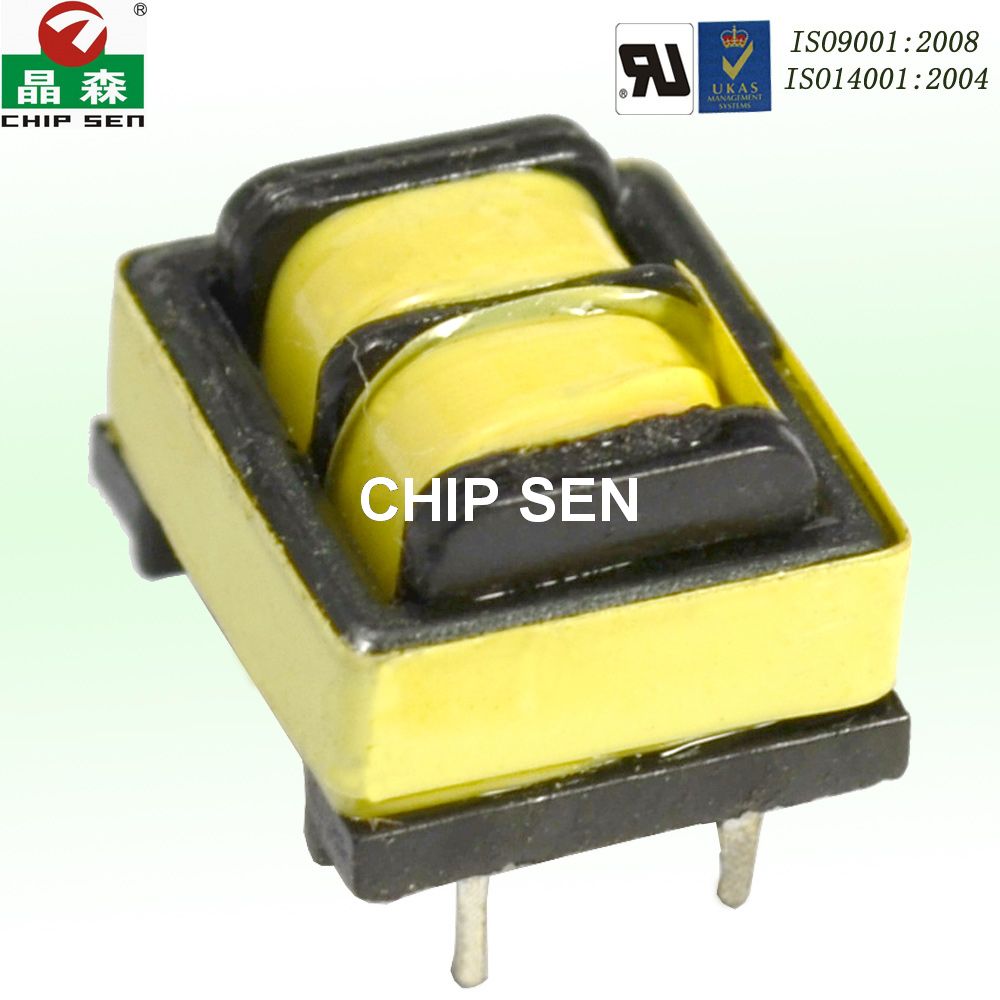

共模滤波电感器因要求两线圈具有相同的电感值，相同的阻抗等，故该类电感均采用对称性设计，其形状多为TOROID、UU、ET等形状。

3、共模电感的工作原理：

共模滤波电感器又称共模扼流线圈（以下简称共模电感或CM.M.Choke）或Line Filter。

在开关电源中，由于整流二极管和滤波电容以及电感中的电流或电压急剧变化，产生电磁干扰源（noise），同时输入电源中也存在工频以外的高次谐波噪声，这些干扰若不加以扼制，将对负载设备或开关电源本身造成损害，因此若干国家之安规机构对电磁干扰（EMI）发射量均作出了相应的管制规定。
