共模线圈厂家之共模电感磁芯怎么选择

日期:2021-11-15 09:14

共模线圈厂家之共模电感磁芯怎么选择


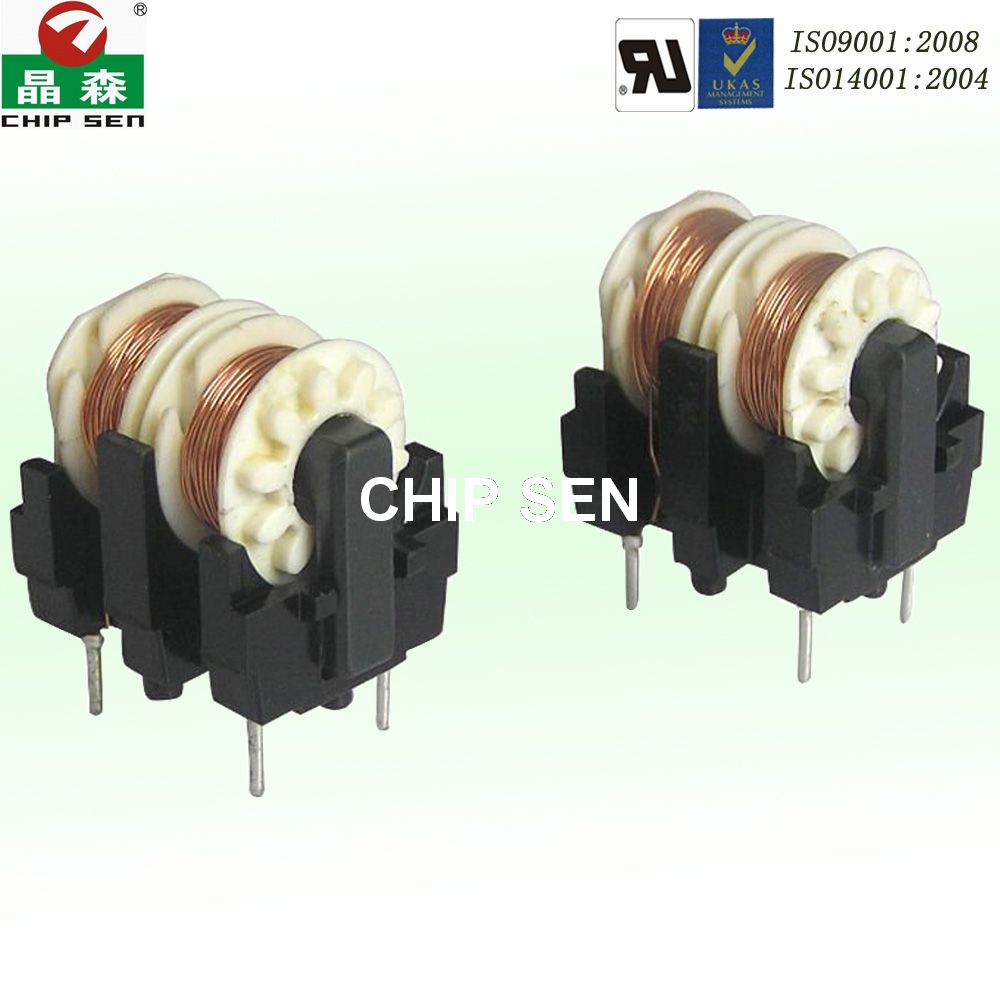

大家都知道共模电感常用于电脑的开关电源中过滤共模的电磁干扰信号。首先,噪声是由开关电源的单位基频所产生的,再加上高频谐波。也就是表示噪声在10KHz到50MHz范围内都会存在。为此,电感必须有更宽的频率范围内存在高阻抗特性。共模电感的总阻抗由两部分组成:串联感抗(Xs)和串联电阻(Rs)。在低频时,阻抗呈感抗特性。但随着频率的增加,有效磁导率下降,感抗亦在下降。(见图3)由串联感抗(Xs)和串联电阻(Rs)的相互作用,在整个频宽内产生一可接受的阻抗(Zs)。那么它的磁芯该怎么选择呢?今天就由深圳晨飞电子的小编来说一下:

对于大多数产品来讲,共模电感的磁芯都选用铁氧体(镍锌系和锰锌系)。镍锌系磁芯的特点是具有较低的初磁导率,但在非常高的频率(大于100MHz)时,仍能保持初磁导率。而锰锌系则恰恰相反,其具有很高的初磁导率,但在频率很低(20KHz)时,磁导率可能会衰减。由于镍锌系磁芯有很低的初磁导率,所以在低频时,不可产生高阻抗特性。然而锰锌系磁芯在低频时,能提供非常高的阻抗特性,且非常适用于10KHz到50MHz的抗电磁干扰。基于此,本文只集中讨论锰锌系磁芯。

锰锌系磁芯有很多种形状:环形,E形,罐形,RM形及EP形等等。但对于大多数共模电感都是使用环形磁芯。主要是有以下两种好处:

第一:环形磁芯比较便宜。因为环形只有一个就可制作,而其他形状的磁芯必须有一对才能构成共模电感所需,且在成型时,因考虑两磁芯的配对问题,还须增加研磨工序(如镜面磁芯)才能得到较高的磁导率。对于环形磁芯却不需如此。

第二:与其它形状磁芯相比环形磁芯有较高的有效磁导率。因为两配对磁芯在装配时,无论怎样作业都不可消除气隙的现象,故有效磁导率比只有单一封闭形磁芯要低。

环形磁芯有一缺点:绕线成本较高。因其他形状磁芯有一配套线架在使用,绕线都可以机器作业,而环形磁芯只可以手工作业或机器(速度较低)作业。但通常情况下,共模电感圈数较少(小于30圈),故绕线成本比较少。

东莞市健阳达电子有限公司是一家集研发、生产、销售一体化高新技术企业,专业生产高频变压器,贴片电感,电子变压器,共模电感,磁环线圈,共模线圈,滤波器,CQC、UL认证变压器等安规变压器厂家。
